一、  概述

ZGQ系列高壓固態軟起動裝置(以下簡稱軟起動裝置)是采用最新理念設計的高壓電機軟起動裝置，主要適用于鼠籠式異步、同步電動機起動和停止的控制與保護。該裝置采用多個可控硅串并連而成，可滿足不同的電流及電壓要求。

產品廣泛應用于額定電壓3000—10000V的電力、建材、化工、冶金鋼鐵、造紙等行業。能很好地與水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種機電設備配套使用，是理想的高壓電機起動及保護設備。

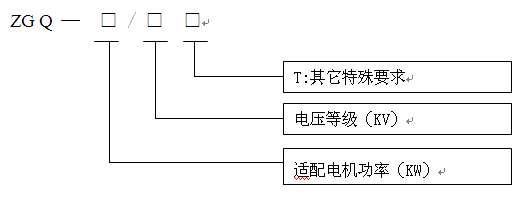

二、型號說明

 型號示例：ZGQ－1000/10型表示適配功率為1000KW、額定電壓10KV

訂貨時請?zhí)峁┫铝匈Y料：

? 前級端電源具體情況

? 電動機型號、額定電壓、額定電流、額定功率、額定轉速、額定功率因數

? 電動機拖動負載類型(如：風機、水泵、空壓機、破碎機、傳送帶、升降機、磨機、軋機等)

? 設備進出線方式

? 設備使用環境

? 若用戶有其它要求請與我公司聯系

三、技術參數

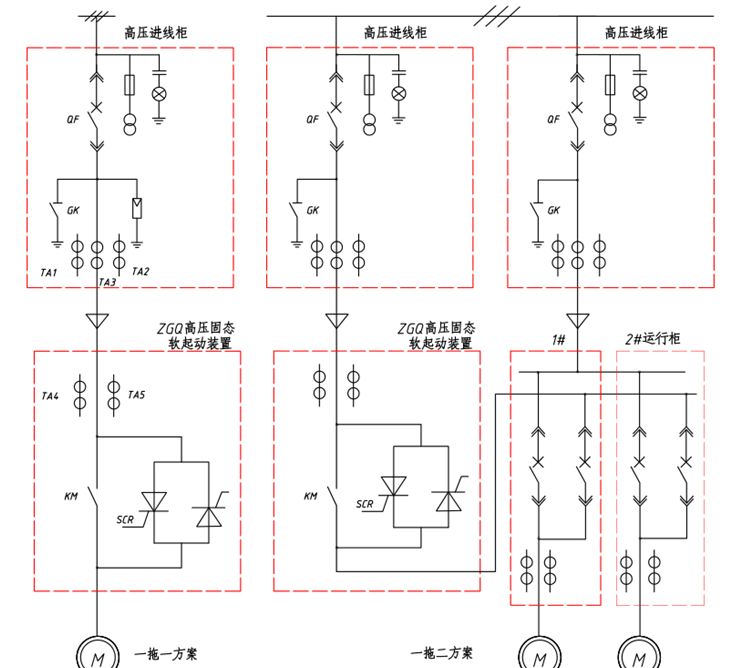

四、 一次接線原理圖

五、工作原理

1. ZGQ系列的控制核心是微處理器CPU。微處理器對SCR進行相角觸發控制以降低加在電機上的電壓，然后通過慢慢地控制加在電機上的電壓和電流平滑地增加電機轉矩，直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流，減少對電網和電機自身的沖擊。同時也減少了對連在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和停機檢測時間。

3.當電機達到全速運行后，電機電流降到正常全速運行的電流值，ZGQ系列軟起動裝置有一個旁路輸出繼電器，從而使旁路高壓真空接觸器閉合，使電機電流經旁路接觸器，防止SCR導通所產生的壓降引起的熱損耗，提高了工作效率及可靠性。

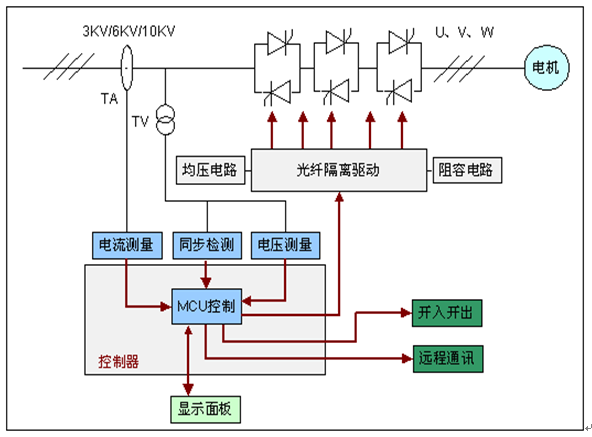

4.微控制器由CPU控制板、光纖觸發板、電源板、采樣板和顯示屏組成，板上裝有MCU微處理器，可以實現光電隔離的開入開出控制、電壓電流信號采集、通訊接口、同步信號檢測與控制，顯示屏通訊與控制、保護功能。如圖(1)所示。

1）顯示屏選用觸摸屏，內置菜單。按照不同配置要求觸摸屏可使用7寸、10.1寸等?？蛇M(jìn)行參數設置及顯示。如圖(1)所示。

2）脈沖放大部分是將24V直流電源調制成脈沖電流，調制信號由微控制器控制，通過光纖傳輸，實現了微控制器和脈沖放大部分的電氣隔離。如圖(1)所示。

3）取能觸發部分  如圖(1)所示。

脈沖電流通過脈沖變壓器時，二次側可感應出電流，將感應電流調制成脈沖觸發信號用于可控硅觸發，最終實現了整組可控硅觸發。脈沖放大部分和取能觸發部分電磁感應連接，實現了電氣隔離。

六、技術特點

完整的ZGQ系列軟起動裝置是一個標準的電機起動、保護裝置，用來控制和保護高壓交流電機。標準的ZGQ產品主要由以下部件組成：高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。

u  可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求，選擇可控硅串聯的數量不同。

u  可控硅保護部件：主要包括由RC網絡組成的過電壓吸收網絡、由均壓?jiǎn)卧M成的均壓保護網絡。

u  光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。

u  真空開關部件：在起動完成后，三相真空旁路接觸器自動吸合，電動機投入電網運行。

u  信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。

u  系統控制與顯示部件： 32位ARM核微控制器執行中心控制、LCD液晶\觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。

u  安裝使用簡單：ZGQ是一個完整的電機起動控制和保護系統，安裝時只需連接電源線和電機線即可投入運行，在加高壓運行前，允許使用低壓對整個系統進行電氣測試。

u  備份特性：裝置內部裝有可直接起動電機的真空接觸器，如果ZGQ出現故障，可利用真空接觸器直接起動電機，以保證生產的連續性。

u  以高壓晶閘管為主回路部件，并具有均壓保護和過電壓保護系統。

u  ZGQ安裝電磁閉鎖裝置，防止在帶電情況下誤入高壓裝置內。

u  先進的光纖傳輸技術，實現高壓晶閘管的觸發檢測與低壓控制回路之間的隔離。

u  采用32位ARM核微控制器執行中心控制，控制實時高效、顯示直觀、可靠性高、穩定性好。

u  中/英文液晶\觸摸屏顯示系統，操作界面人性化。

u  具有RS-485通訊接口，可與上位機或集中控制中心進行通信。

u  所有電路板均經過嚴格的老化實驗。
