一、 概述
ZGQ系列軟起動裝置是一個標準的電機起動、保護裝置，用來控制和保護高壓交流電機。軟起動裝置是高壓交流電動機起動的設備，它的主要構成是接于電源與被控電機間的三相反并聯晶閘管組件及其電子控制裝置。高壓固態軟起動裝置是由多個晶閘管串并聯而成，通過控制晶閘管的觸發角來控制輸出電壓的大小，可以滿足電機起動過程中不同電壓和電流要求。在電機起動過程中，高壓固態軟起動裝置按照預先設定的起動曲線，增加電機的端電壓，使電機平滑加速，從而減少電機起動對電網、電機和相連設備的電氣和機械沖擊。當電機起動達到正常轉速后，旁路真空接觸器或斷路器接通，電機起動完成。電機運行過程中，軟起動裝置繼續監控電機，實時測量電機電流、電壓，并提供各種故障保護。

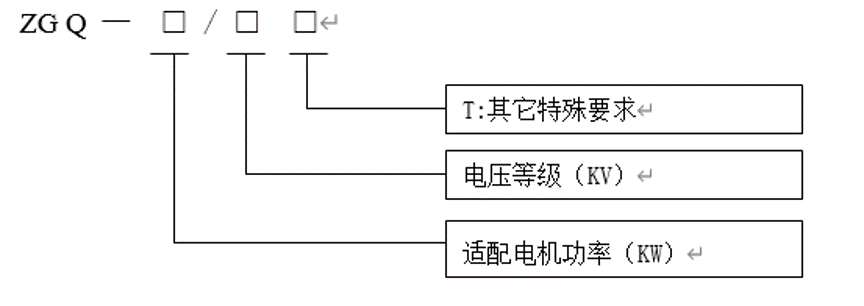

二、型號說明
型號示例：ZGQ－1000/10型表示適配功率為1000KW、額定電壓10KV
訂貨時請?zhí)峁┫铝匈Y料：
u 前級端電源具體情況
u 電動機型號、額定電壓、額定電流、額定功率、額定轉速、額定功率因數
u 電動機拖動負載類型(如：風機、水泵、空壓機、破碎機、傳送帶、升降機、磨機、軋機等)
u 設備進出線方式
u 設備使用環境
u 若用戶有其它要求請與我公司聯系
三、技術參數
基本參數 | |
負載種類 | 三相高壓鼠籠式異步電機、同步電機 |
交流電壓 | 3000---10000VAC |
工作頻率 | 50HZ/60HZ±2HZ |
相 序 | ZGQ允許在任何相序下工作(可通過參數設定) |
主回路組成 | (12SCRS、18SCRS、30SCRS視型號而定) |
旁路接觸器 | 具有直接起動容量的接觸器 |
控制電源 | AC220V±15% |
瞬時過電壓保護 | dv/dt吸收網絡 |
起動頻次 | 1—6次(每小時) |
環境條件 | 環境溫度：-20°C -+50°C |
相對濕度：5%----95%無凝露 | |
海拔小于1500米(大于1500米需降容使用) | |
保護功能 | |
缺相保護 | 在起動或運行過程中，斷開主電源的任意相 |
運行過流保護 | 運行過流保護設定：20～500%Ie |
相電流不平衡保護 | 相電流不平衡保護：0～100% |
過載保護 | 過載保護級別：10A、10、15、20、25、30 |
欠載保護 | 欠載保護級別：0～99% 欠載保護動作時間：0～250S |
起動超時 | 起動時間限制：0～120S |
過壓保護 | 主電源電壓高于額定值的120%時，過壓保護 |
欠壓保護 | 主電源電壓低于額定值的70%時，欠壓保護 |
相序保護 | 允許在任何相序下工作(可通過參數設定) |
接地保護 | 接地電流大于設定值時保護 |
通訊說明 | |
通訊協議 | Modbus RTU |
通訊接口 | RS485 |
網絡連接 | 每臺ZGQ可與32臺ZGQ設備連網通訊 |
功 能 | 通過通訊接口可以觀察運行狀態、編程 |
操作界面 | |
LCD顯示 | LCD(液晶)顯示/觸摸屏顯示 |
語 言 | 中文 |
鍵 盤 | 6個觸摸式薄膜按鍵 |
儀表顯示 | |
主電源電壓 | 顯示三相主電源電壓 |
三相電流 | 顯示三相主回路電流 |
數據記錄 | |
故障記錄 | 記錄最近30次故障信息 |
起動次數記錄 | 記錄本裝置的起動次數 |

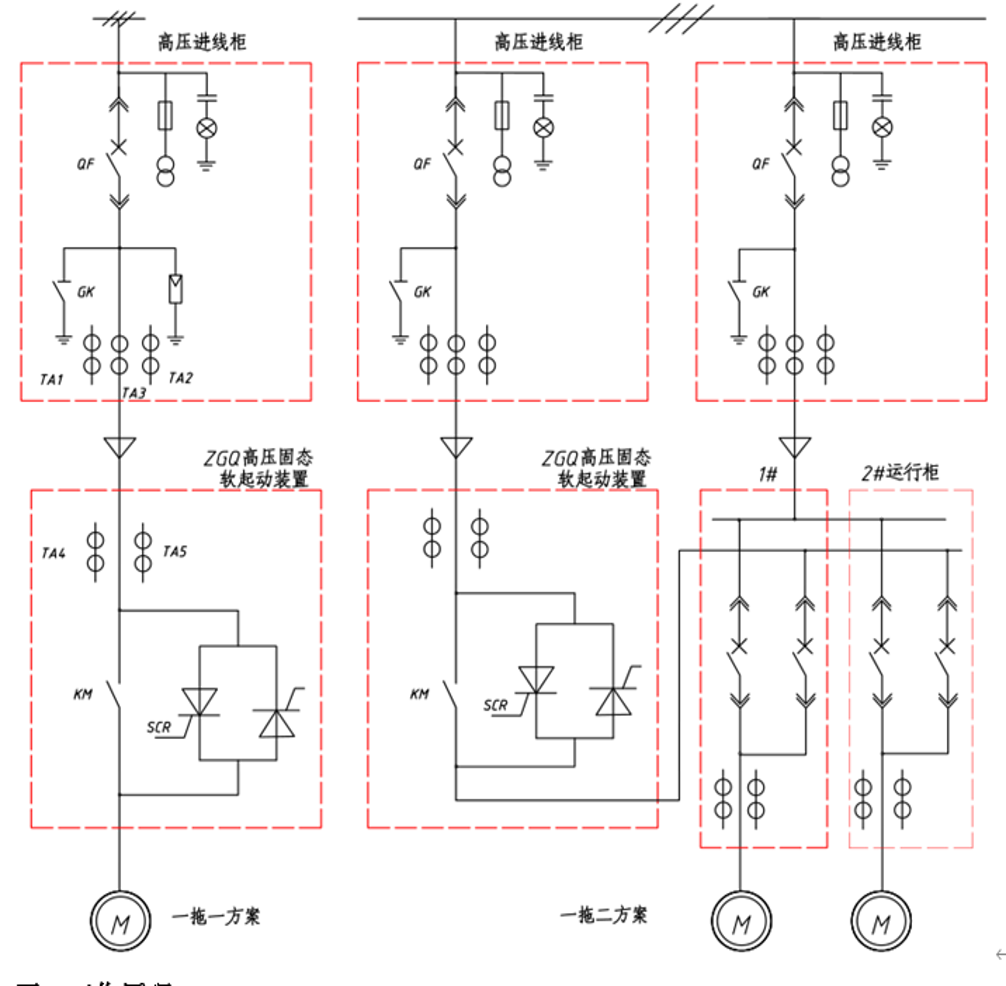

四、 一次接線原理圖
五、工作原理
1. ZGQ系列的控制核心是微處理器CPU。微處理器對SCR進行相角觸發控制以降低加在電機上的電壓，然后通過慢慢地控制加在電機上的電壓和電流平滑地增加電機轉矩，直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流，減少對電網和電機自身的沖擊。同時也減少了對連在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和停機檢測時間。
2.當電機達到全速運行后，電機電流降到正常全速運行的電流值，ZGQ系列軟起動裝置有一個旁路輸出繼電器，從而使旁路高壓真空接觸器閉合，使電機電流經旁路接觸器，防止SCR導通所產生的壓降引起的熱損耗，提高了工作效率及可靠性。

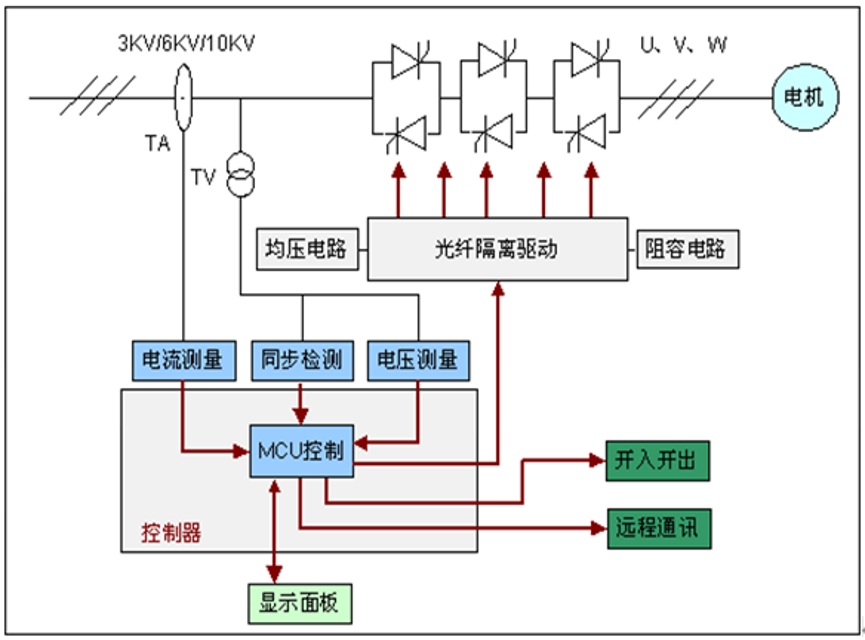

3.微控制器由CPU控制板、光纖觸發板、電源板、采樣板和顯示屏組成，板上裝有MCU微處理器，可以實現光電隔離的開入開出控制、電壓電流信號采集、通訊接口、同步信號檢測與控制，顯示屏通訊與控制、保護功能。如圖(1)所示。
1）顯示屏選用觸摸屏，內置菜單。按照不同配置要求觸摸屏可使用7寸、10.1寸等?？蛇M行參數設置及顯示。如圖(1)所示。
2）脈沖放大部分是將24V直流電源調制成脈沖電流，調制信號由微控制器控制，通過光纖傳輸，實現了微控制器和脈沖放大部分的電氣隔離。如圖(1)所示。
3）取能觸發部分 如圖(1)所示。
脈沖電流通過脈沖變壓器時，二次側可感應出電流，將感應電流調制成脈沖觸發信號用于可控硅觸發，最終實現了整組可控硅觸發。脈沖放大部分和取能觸發部分電磁感應連接，實現了電氣隔離。
圖(1)
六、技術特點
完整的ZGQ系列軟起動裝置是一個標準的電機起動、保護裝置，用來控制和保護高壓交流電機。標準的ZGQ產品主要由以下部件組成：高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。
u 可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求，選擇可控硅串聯的數量不同。
u 可控硅保護部件：主要包括由RC網絡組成的過電壓吸收網絡、由均壓單元組成的均壓保護網絡。
u 光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。
u 真空開關部件：在起動完成后，三相真空旁路接觸器自動吸合，電動機投入電網運行。
u 信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。
u 系統控制與顯示部件： 32位ARM核微控制器執行中心控制、LCD液晶\觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。
u 安裝使用簡單：ZGQ是一個完整的電機起動控制和保護系統，安裝時只需連接電源線和電機線即可投入運行，在加高壓運行前，允許使用低壓對整個系統進行電氣測試。
u 備份特性：裝置內部裝有可直接起動電機的真空接觸器，如果ZGQ出現故障，可利用真空接觸器直接起動電機，以保證生產的連續性。
u 以高壓晶閘管為主回路部件，并具有均壓保護和過電壓保護系統。
u ZGQ安裝電磁閉鎖裝置，防止在帶電情況下誤入高壓裝置內。
u 先進的光纖傳輸技術，實現高壓晶閘管的觸發檢測與低壓控制回路之間的隔離。
u 采用32位ARM核微控制器執行中心控制，控制實時高效、顯示直觀、可靠性高、穩定性好。
u 中/英文液晶\觸摸屏顯示系統，操作界面人性化。
u 具有RS-485通訊接口，可與上位機或集中控制中心進行通信。
u 所有電路板均經過嚴格的老化實驗。
七、產品規格及外形尺寸
電壓等級 | 規格型號 | 額定電流(A) | 寬 | 高 | 深 |
3000V | ZGQ-630-3 | 150 | 1000 | 2300 | 1500 |
ZGQ-1600-3 | 400 | 1200 | 2300 | 1500 | |
ZGQ-2500-3 | ≥600 | 特殊定制 | |||
6000V
| ZGQ-630-6 | 75 |
1000 |
2300 |
1500 |
ZGQ-1250-6 | 150 | ||||
ZGQ-1600-6 | 200 | ||||
ZGQ-2500-6 | 300 | 1000
1200 | 2300
2300 | 1500
1500 | |
ZGQ-3300-6 |
| ||||
ZGQ-4000-6 | 500 | ||||
ZGQ-5000-6 | ≥600 | 特殊定制 | |||
10000V | ZGQ-630-10 | 50 |
1000 |
2300 |
1500 |
ZGQ-800-10 | 60 | ||||
ZGQ-1250-10 | 90 | ||||
ZGQ-1500-10 | 110 | ||||
ZGQ-1800-10 | 130 | ||||
ZGQ-2250-10 | 160 | ||||
ZGQ-2500-10 | 180 | ||||
ZGQ-2800-10 | 200 | ||||
ZGQ-3500-10 | 250 | 1200 | 2300 | 1500 | |
ZGQ-4000-10 | 280 | ||||
ZGQ-4500-10 | 320 | ||||
ZGQ-5500-10 | 400 | ||||
ZGQ-6000-10 | 430 | ||||
ZGQ-7000-10 | 500 | 特殊定制 | |||
ZGQ-8500-10 | ≥600 | ||||
高壓固態軟起動裝置主要一次器件包括：真空交流接觸器或真空斷路器、串聯晶閘管模塊、過電壓保護器、高壓電流互感器、高壓電壓互感器、軟起動控制器、電源模塊等。啟動裝置內部結構簡單，各部分模塊化，維護檢修簡單方便。器件在柜內的布置圖見圖1.4。
高壓固態軟起動柜結構設計緊湊合理，維護方便。柜體尺寸可以根據用戶要求做適當調整。
