1. ZGQ系列的控制核心是微處理器CPU。微處理器對SCR進行相角觸發控制以降低加在電機上的電壓，然后通過慢慢地控制加在電機上的電壓和電流平滑地增加電機轉矩，直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流，減少對電網和電機自身的沖擊。同時也減少了對連在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和停機檢測時間。
2.當電機達到全速運行后，電機電流降到正常全速運行的電流值，ZGQ系列軟起動裝置有一個旁路輸出繼電器，從而使旁路高壓真空接觸器閉合，使電機電流經旁路接觸器，防止SCR導通所產生的壓降引起的熱損耗，提高了工作效率及可靠性。

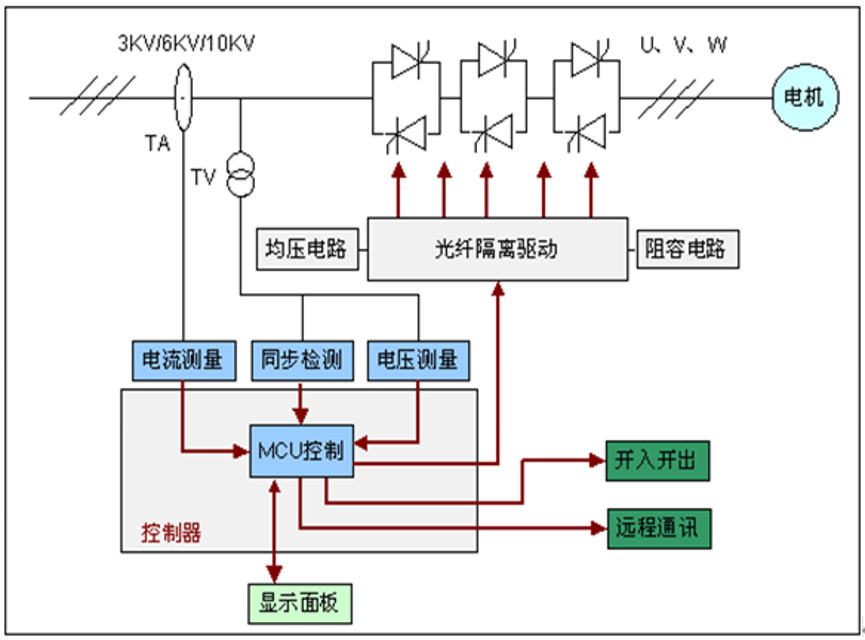

3.微控制器由CPU控制板、光纖觸發板、電源板、采樣板和顯示屏組成，板上裝有MCU微處理器，可以實現光電隔離的開入開出控制、電壓電流信號采集、通訊接口、同步信號檢測與控制，顯示屏通訊與控制、保護功能。如圖(1)所示。
1）顯示屏選用觸摸屏，內置菜單。按照不同配置要求觸摸屏可使用7寸、10.1寸等?？蛇M(jìn)行參數設置及顯示。如圖(1)所示。
2）脈沖放大部分是將24V直流電源調制成脈沖電流，調制信號由微控制器控制，通過光纖傳輸，實現了微控制器和脈沖放大部分的電氣隔離。如圖(1)所示。
3）取能觸發部分 如圖(1)所示。
脈沖電流通過脈沖變壓器時，二次側可感應出電流，將感應電流調制成脈沖觸發信號用于可控硅觸發，最終實現了整組可控硅觸發。脈沖放大部分和取能觸發部分電磁感應連接，實現了電氣隔離。
圖(1)
六、技術特點
完整的ZGQ系列軟起動裝置是一個標準的電機起動、保護裝置，用來控制和保護高壓交流電機。標準的ZGQ產品主要由以下部件組成：高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。
u 可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求，選擇可控硅串聯的數量不同。
u 可控硅保護部件：主要包括由RC網絡組成的過電壓吸收網絡、由均壓?jiǎn)卧M成的均壓保護網絡。
u 光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。
u 真空開關部件：在起動完成后，三相真空旁路接觸器自動吸合，電動機投入電網運行。
u 信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。
u 系統控制與顯示部件： 32位ARM核微控制器執行中心控制、LCD液晶\觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。
u 安裝使用簡單：ZGQ是一個完整的電機起動控制和保護系統，安裝時只需連接電源線和電機線即可投入運行，在加高壓運行前，允許使用低壓對整個系統進行電氣測試。
u 備份特性：裝置內部裝有可直接起動電機的真空接觸器，如果ZGQ出現故障，可利用真空接觸器直接起動電機，以保證生產的連續性。
u 以高壓晶閘管為主回路部件，并具有均壓保護和過電壓保護系統。
u ZGQ安裝電磁閉鎖裝置，防止在帶電情況下誤入高壓裝置內。
u 先進的光纖傳輸技術，實現高壓晶閘管的觸發檢測與低壓控制回路之間的隔離。
u 采用32位ARM核微控制器執行中心控制，控制實時高效、顯示直觀、可靠性高、穩定性好。
u 中/英文液晶\觸摸屏顯示系統，操作界面人性化。
u 具有RS-485通訊接口，可與上位機或集中控制中心進行通信。
u 所有電路板均經過嚴格的老化實驗。
