一、產品介紹部分

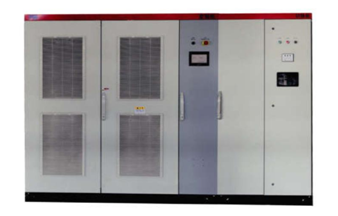

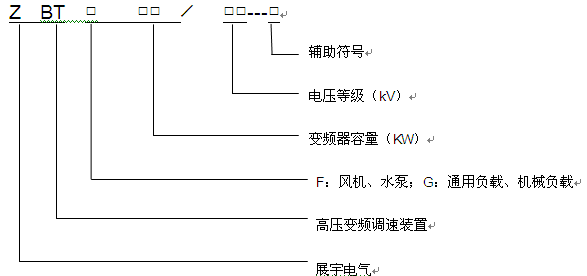

一、型號說明

注： 電壓等級：06－6kV 10－10kV

輔助符號：M—配置手動旁路隔離開關柜 A—配置自動旁路接觸器柜,  默認為手動旁路柜

例如：ZBTF-1000/10-M

表示 ZBT高壓變頻調速裝置容量為 1100KW，電壓 10KV，適用于風機水泵類負載電機，配

置有手動旁路隔離柜

二、系統原理圖

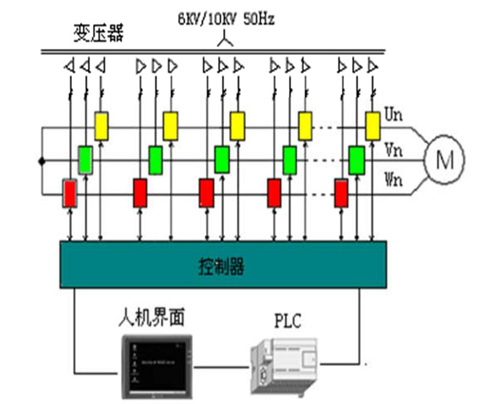

1、       ZBTF系列高壓變頻調速系統的結構見圖3-1，由移相變壓器、功率單元和控制器組成。6kV 系列有15 個功率單元，每5 個功率單元串聯構成一相，10kV 系列有24 個功率單元，每8 個功率單元串聯構成一相。圖中給出了ZBTF 系列的系統結構。

2、       每個功率單元結構上完全一致，可以互換，為基本的交-直-交單相逆變電路，整流側為六支二極管實現三相全波整流，通過對IGBT 逆變橋進行正弦PWM 控制，每個功率單元完全一樣，可以互換，這不但調試、維修方便，而且備份也十分經濟，假如某一單元發生故障，該單元的輸出端能自動通過軟件控制IGBT 的兩個上橋?qū)▽崿F(xiàn)旁路故障單元而整機可以降額工作，而不影響運行。

  三、適用場合

u 發電行業

鍋爐給水泵、送風機、引風機、凝結水泵、增壓風機、循環水泵、灰漿泵、壓縮機、吸

塵風機

u 石油、石化、天然氣

空氣壓縮機、引風機、管道泵、注水泵、給水泵、潛油泵、循環水泵、鹵水泵、輸油泵；

u 煤炭、礦山

提升機、對旋風機、軸流風機、除垢泵、泥漿泵、渣漿泵、清水泵、進料泵、攪拌泵、

除塵風機、排水泵、介質泵；

u 冶金行業

除塵風機、高爐鼓風機、引風機、壓縮風機、送風機、給水泵、送水泵、除鱗泵、轉爐、

電爐、高爐、除垢泵、制氧壓縮機、SO2 風機、沖渣機、煤氣壓縮機；

u 水泥、建材

生料研磨引風機、水泥磨風機、分選器風機、壓力送風機、窯爐引風機、窯爐供風機、

尾排風機、高溫風機、磨煤機、除塵風機、循環風機；

u 市政行業

加壓泵、熱水循環泵、污水泵、凈水泵、供水泵、引風機、送風機；

u 輕工、化工

加壓泵、壓縮機、軸流泵、軟水泵、送水泵、鼓風機、引風機；

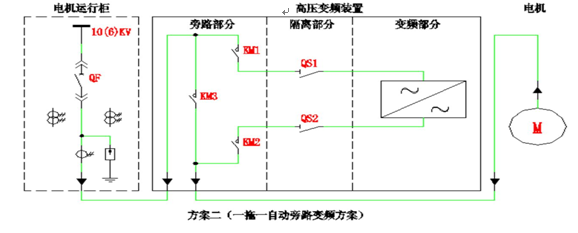

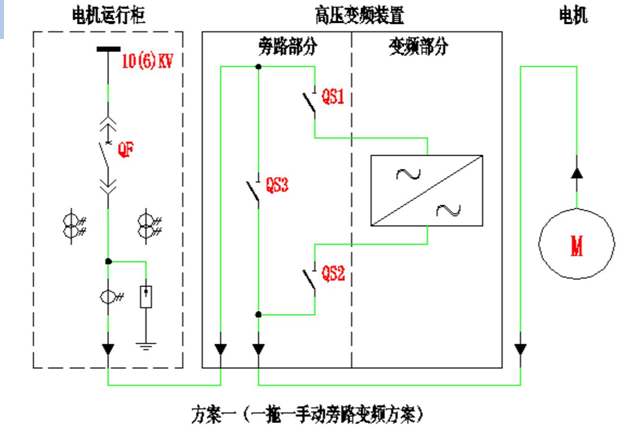

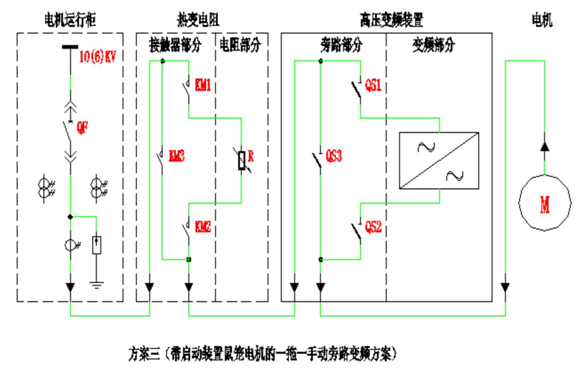

四、一次回路接線原理圖
