一、 概述

◆ 主要用途

XGN-12型高壓開關柜，適用于3～10kV三相50HZ交流單母線系統，作為接受和分配電能用。該型開關柜為戶內裝置，安裝位置由用戶決定。

◆使用環境條件

1．安裝高度不超過海拔1000m的室內。
2．周?chē)橘|(zhì)溫度不高于十40℃，不低于一20℃。
3．室內相對濕度不超過 85％。
4．沒有導電塵埃與足以能腐蝕金屬和破壞絕緣的氣體的場所。
5．沒有爆炸危險的場所。
6．沒有劇烈振動和顛簸，且傾斜度不超過5⁰的場所。
注：如不符合上述使用環境條件者應向廠家提出特殊制造。

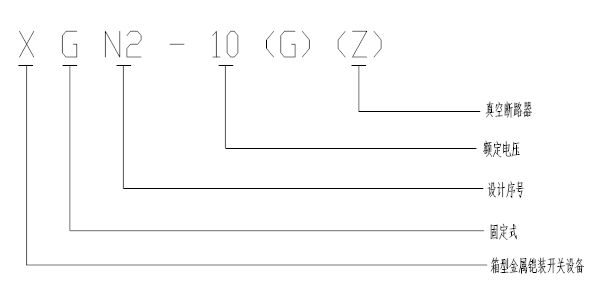

二、產品型號及含義

三、主要技術數據

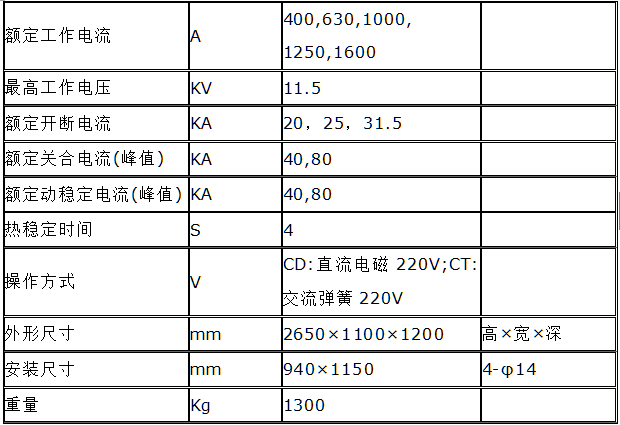

1、高壓開關拒技術數據：

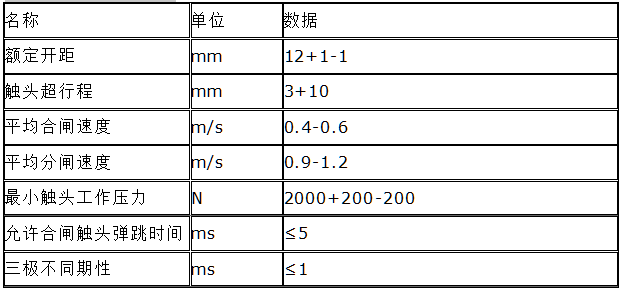

2、斷路器調整參數：

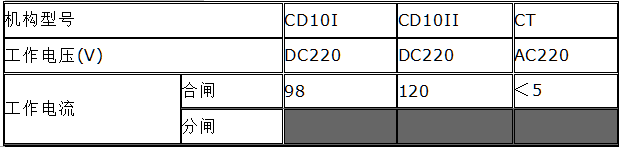

3、操動機構技術數據：

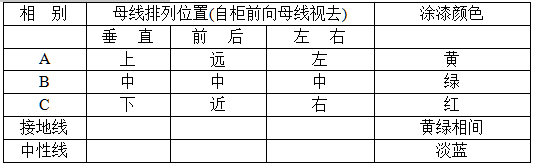

4、母線位置與涂漆顏色；

四、結構概述

該開關柜主要分為三段，上段為主母線和母線側隔離開關，中部為真空斷路器。下部為線路側隔離開關。正面左上方為端子室，左下方為繼電室（對于繼電器比較多的可在右上方設計大型繼電器室）。柜內裝有檢修用照明燈，其開關在端子門下。左側操作板上安裝有隔離開關的操動機及電氣聯鎖，右側上、中、下門與隔離開關的操動機構之間亦裝有電氣聯鎖。由上述聯鎖所組成的閉鎖裝置有五種防誤操作功能。
1．防止帶負荷分、合隔離開關
    斷路器與隔離開關操動機構上之間裝有電氣聯鎖。在隔離開關操動機構與斷路器操動機構間有保證程序動作的電氣聯鎖。斷路器在合閘位置時斷路器操動機構和隔離開關操動機構之間的電氣聯鎖用常閉觸點斷開，故僅在斷路器分閘時，斷路器操動機構與隔離開關操動機構間的電氣聯鎖常閉點才能接通。此電氣聯鎖的作用是：
a．斷路器處于合閘狀態，隔離開關不能進行分、合閘操作。斷路器處于分閘狀態，隔離開關方可進行分、合閘操作。
b．隔離開關處于分、合閘位置，斷路器均應能進行分、合閘操作試驗。
2．防止誤入帶電間隔：
    右側上、中、下門與隔離開關的躁動機構之間裝有電氣聯鎖。中門內裝有控制該電氣聯鎖的行程開關。關閉右中門，行程開關的常開接點才能通，此電氣聯鎖的作用是：
a．隔離開關處于合閘狀態時，右側上、中、下門不能開啟。
b．右側上、中、下門未關閉好，隔離開關合不上。
c．利用電磁鎖上的解鎖鑰匙，便可自由開啟右側上、中、下門。

3．防止誤分、誤合斷路器
    斷路器控制開關操作手柄采用紅、綠翻牌，操作者得到指令后，由主回路線路模擬板對指令線路進行操作演示，然后從該線路上取下指令牌與柜上的斷路器控制開關操作手柄上的指令牌對換后，才能操作控制開關，分、合斷路器。
4．防止帶電掛接地錢
    柜右下門內裝有接地裝置，作為停電檢修時掛接地線用。由于右下門裝有電氣聯鎖，只有當隔離開關分閘后，才能開啟門掛接地線，故可防止帶電掛接地線。
5．防止帶接地線合閘
   如果接地線不拆除，則右下門不能完全關閉，此時隔離開關無法關合，故可防止帶接地線合閘。

五、訂貨須知

訂貨時應注明下列內容：
a．產品型號、名稱及數量；
b．提供主回路系統圖，及輔助回路電路圖；
c．所需條件及附件應詳細注明圖號、名稱及數量。
